項目名稱：成都都江堰萬達城展示中心

項目地點：四川成都

業主單位：萬達集團

設計單位：深圳市千百輝照明工程有限公司

施工單位：深圳市恆明星照明工程有限公司

燈具提供商：廣東德洛斯照明工業有限公司

一、項目簡介

成都萬達城位于都江堰濱河新區，占地近4900畝，總建筑面積達500萬平米，投資額共計約550億元。其業態主要包括超萬達茂、大型室外主題公園、酒店群、大型舞臺秀、酒吧街等。項目的整體規劃將做到提升都江堰濱河新區的夜景品質，激發城市的夜間活力，提升市民夜間出行的舒適度。

                      都江堰萬達城展示中心

二、夜景照明設計理念

成都，既稱"蓉城"，芙蓉花，是成都市市花，萬達城展示中心的設計方案理念“芙蓉花”建筑通過LED照明技術展現出芙蓉的華麗風采，打造展示中心的標志性，強調其文化展示功能。都江堰萬達城的整個燈光設計沒有像其他商業廣場那樣絢麗和動感。而是采用素雅，高潔的動畫，結合建筑設計特點，重點宊出芙蓉芳艷清麗，出水之美。德洛斯照明根據該建筑的建筑表面特性專門開發了一款燈具，使該燈具安裝在建筑體上，在白天看不到燈具，同時利用建筑的玻璃作為燈具的一部分來導光，整個外墻的玻璃形成了一個巨大的像素屏。完美實現燈與建筑融合，光與環境和諧。

1、 根據景觀照明基本原則，結合特有的建筑設計結構，在照明設計中重點突出建筑“芙蓉出水”的結構美學特征。

2、利用照明的基本元素中的點、線、面。與建中結構美學、照明美學相結合，共同構成一整套照明體系。

3、在進行建筑照明設計時，應充分考慮不同方位和角度下觀看到的景觀效果，在建筑的不同部位采用適當?shù)牧炼燃盁艄馍?，在三維空間環境中，重點突出建筑具有設計特點的部位，以達到表現建筑總體的藝術造型。

4、建筑外墻采用線型像素輪廓燈組合體現建筑的層次結構。對建筑整體塑型。呈現“芙蓉出水”之美。

5、廣場周圍采用埋地?zé)襞c水下燈相結合，對建筑周邊采用重點照明，水下燈配合噴泉效果，映射“芙蓉出水”，五彩斑斕的埋地?zé)艄饬魉Ч瑢?shí)現迎客作用。

6、照明設施和照明管線盡可能隱蔽，不能影響建筑白天的景觀；燈具造型應符合美學要求，并在設計風格上與建筑的風格相統一，完美實現燈與建筑融合。燈具的安裝位置及安裝方法都需考慮施工難度及后期維護是否方便。

7、建筑照明設計還應遵循綠色環保的原則，盡可能采用節能環保的燈具，減少對環境的污染，降低后期照明費用。同時，在設計時還應充分考慮維護、維修、清洗、替換等因素，以減少后期維護費用。

設計參照標準

《萬達集團景觀設計建議書》

《中華人民共和國城鄉規劃法》

《城市夜景照明設計規范》JGJ/T163-2008

《建筑照明設計標準》CB 50034-2004

《民用建筑電氣設計標準》JGJ16-2008

《建筑物防雷設計規范》GB50057-2010

《建筑節能工程施工驗收規范》GB50411-2007

三、解決技術的各項難題

1、由于建筑表面采用玻璃材質，不能使用投光燈投射建筑表面，如投光燈效果投射玻璃材質，不僅光的表現差，且會透過玻璃材質影響建筑內功能照明。

2、結合建筑設計原意“芙蓉出水”，應考慮建筑表面顏色變換，過度，及均勻性。

3、考慮光污染及眩光問題。

4、燈光的控制，采用DMX512光色系統照明控制。

四、技術支持

通過科學的照明設計，采用高效的節能照明產品，運用合理的照明控制方法，達到節電、保護環境和提高照明的質量為目標。完整的綠色照明內涵包含高效節能。環保、安全、舒適等4項指標，缺一不可。

綠色照明的宗旨：

保護環境，包括減少照明器具生命周期內的污染物排放，采用潔凈光源、自 然光源和綠色材料，控制光污染。

節約能源，高效電光源可使冷卻燈具散發出熱量的能耗明顯減少。方案中全部燈具的光源選擇了LED光源，其壽命可達50000H，保證了橋體照明的長期穩定性.

有益健康，提供舒適。愉悅、安全的高質量照明環境。

營造體現現代文明的光文化，要讓綠色照明到位，在有好的光源質量的基礎上，在匹配優質的照明技術，兩者缺一不可。照明技術的好壞體現在以下三個方面：

（1）、眩光小

（2）、照度高

（3）、照度分布均勻

五、照明控制

控制系統采用聯機控制方式，總項目采用80臺8端口聯機分控，從路由器出來分為四個控制層，最外層28臺分控，中間層24臺分控，內層20臺分控，廣場地埋燈8臺分控。分控間采用標準485通信。整個控制系統采用標準ＤＭＸ512協議．計算機設置定時自動開關機及軟件開機啟動自動播放，無需人員單獨操作．燈具采用超小型燈體，三合一ＲＧＢＬＥＤ光源，12像素?zé)艟?。燈具采用卡扣鎖緊安裝方式，燈具隱藏于玻璃底部，外面看不到燈具及連接線，使外墻更整潔漂亮。

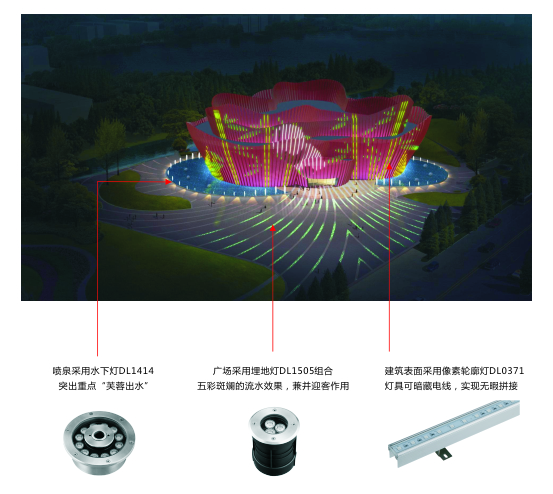

六、工程采用燈具

七、燈具詳細說明

1、建筑外圍采用水下燈

DL1414正如“芙蓉出水”的建筑設計理念，水下燈DL1414配合噴泉效果，將“芙蓉出水”表現的淋漓盡致。

2、建筑表面采用像素輪廓燈DL0371，DL9316組合完成。

因建筑表面為玻璃材質，無法使用投光燈亮化建筑表面，故采用小功率洗墻燈、像素輪廓燈組合實現建筑表面亮化，且像素輪廓燈在建筑表面的動畫效果表現上頗有優勢。

3、廣場采用埋地?zé)?/span>DL1505

多個小功率埋地?zé)艚M合，實現五彩斑斕的的流水效果，景觀美化的同時，承托“出水芙蓉”。

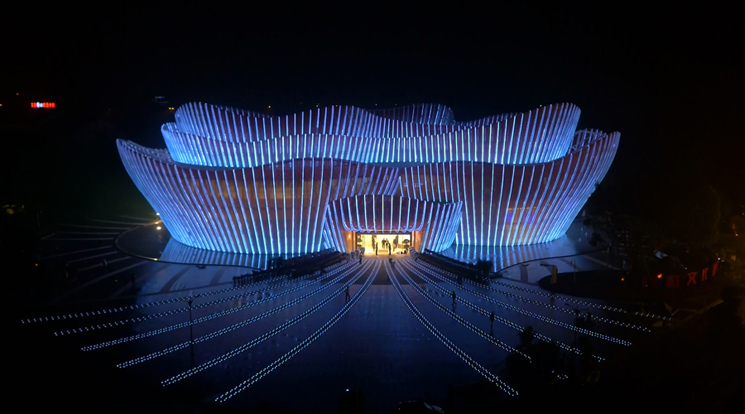

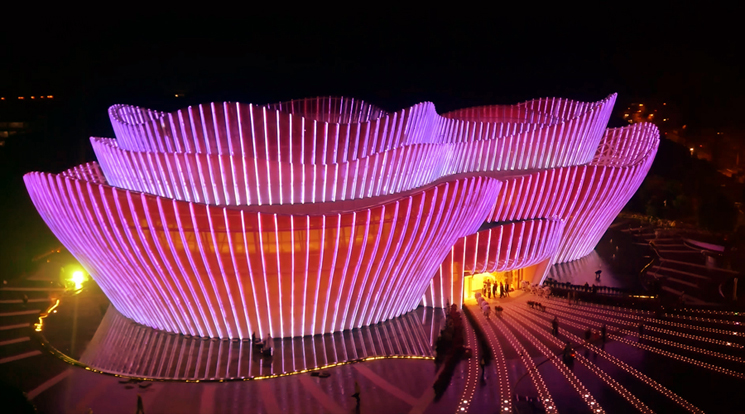

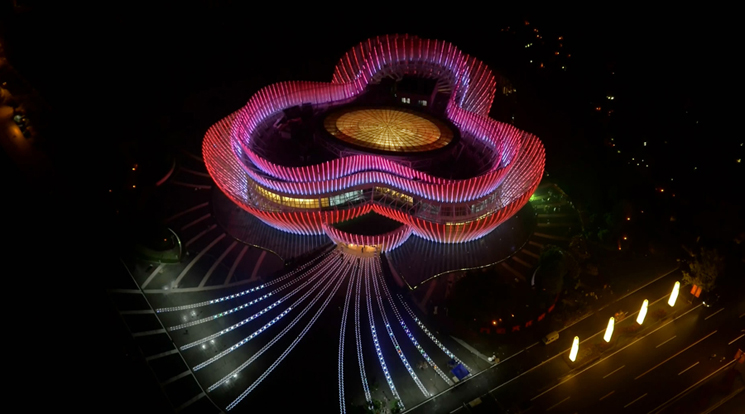

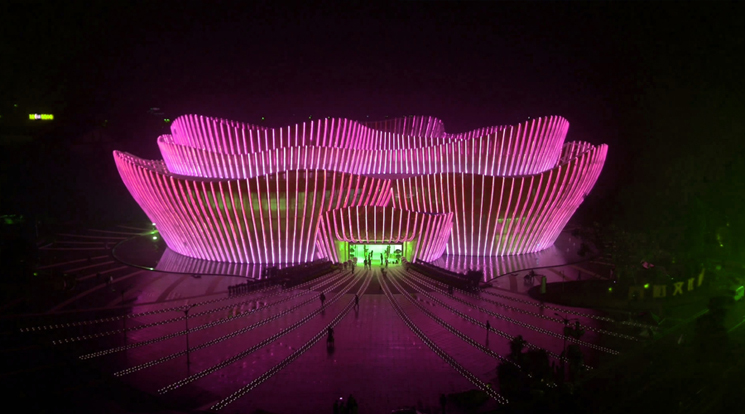

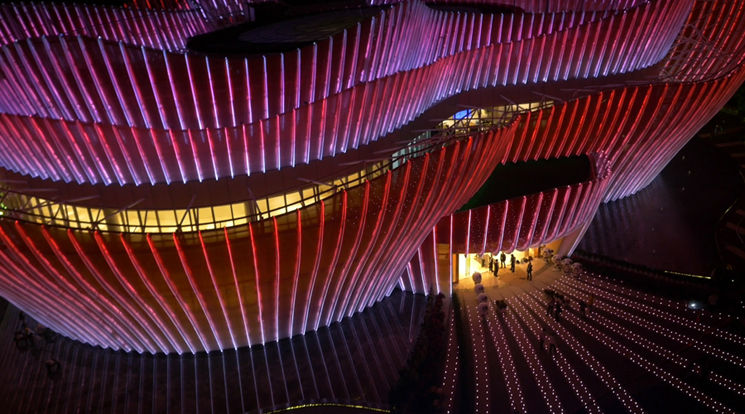

七、工程照片
