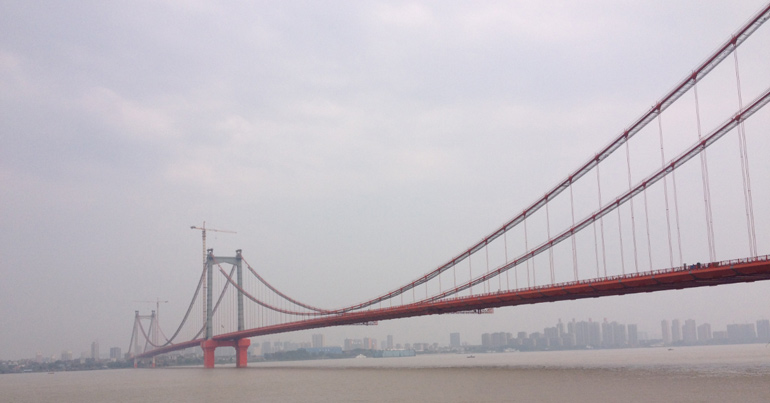

一、項目簡介

       鸚鵡洲長江大橋是湖北省武漢市長江上第八座長江大橋，是世界跨度最大的三塔四跨懸索橋，大橋位于武漢長江大橋上游2.3公里，距楊泗港長江大橋3.2公里，全長9.18公里，其中正橋全長3.42公里，橋面寬38米。正橋布置雙向8車道，設計行車速度為60公里/小時。

       兩岸接線工程總長5.76公里，其中漢陽接線工程起于江城大道，沿馬鸚路至鸚鵡大道與鸚鵡洲大橋正橋相接，長約3.97公里，主要包括墨水湖立交和江堤立交；武昌接線工程起于復興路，沿津水路至梅家山立交與雄楚大街相接，長約1.79公里，主要包括梅家山立交。接線工程全程高架。

       鸚鵡洲長江大橋2011年5月開工，歷時四年。工程概算總投資109億元，其中正橋50.29億元，兩岸接線58.76億元。

       2014年12月28日上午，鸚鵡洲長江大橋正式通車運營。

武漢鸚鵡洲長江大橋

二、橋梁照明設計理念

1、 根據景觀照明基本原則，結合大橋的設計結構，在照明設計中重點突出大橋的結構美學特征。

2、大橋基本元素中的點、線、面與結構美學、照明美學相結合，共同構成一整套照明體系。

3、在進行大橋照明設計時，應充分考慮不同方位和角度下觀看到的景觀效果，在大橋的不同部位采用適當?shù)牧炼燃盁艄馍?，在三維空間環境中，重點突出大橋具有設計特點的部位，以達到表現橋梁總體的藝術造型。

4、對大橋的橋塔、橋墩、等采用泛光照明。泛光照明應明亮相對均勻，無明顯的亮斑或者暗斑。橋塔照明則應自下而上亮度逐漸減小且呈平穩過渡，橋墩照明最小亮度（或明度）值與最大平均亮度（或明度）值之比大于0.4。

5、對大橋的梁體、纜索采用點光源照明與線型照明相結合的形式，對有設計特色的構筑物采用重點照明的形式。

6、照明設施和照明管線盡可能隱蔽，不能影響橋梁白天的景觀；燈具造型應符合美學要求，并在設計風格上與大橋的風格相統一。燈具的安裝位置及安裝方法都需考慮施工難度及后期維護是否方便。

7、景觀照明不應對功能照明造成任何干擾，確保在任何方位都不會對各個方向的各種交通運載工具的駕駛?cè)嗽斐裳９猓膊粦?yīng)造成駕駛?cè)藢?duì)各種信號燈的誤判。

8、橋梁照明設計還應遵循綠色環保的原則，盡可能采用節能環保的燈具，減少對環境的污染，降低后期照明費用。同時，在設計時還應充分考慮維護、維修、清洗、替換等因素，以減少后期維護費用。

設計依據

《中華人民共和國城鄉規劃法》

《城市夜景照明設計規范》JGJ/T163-2008

《城市道路照明設計標準》CJJ 45-2006

《建筑照明設計標準》CB 50034-2004

《民用建筑電氣設計標準》JGJ16-2008

《建筑物防雷設計規范》GB50057-2010

《建筑節能工程施工驗收規范》GB50411-2007

三、解決技術的各項難題

1、鸚鵡洲大橋位于“萬里長江第一橋”上游不足3公里處，又處在“龜蛇鎖大江”的城市主城景觀和黃鶴樓的景觀視線內，鸚鵡洲大橋橋型設計，首先放棄了武漢橋型最多的斜拉橋，避免了近200米高的主塔對城市景觀的影響。

2、霧的密度與光的照射合理的配置。

3、橋身顏色以橙紅色為主，需考慮LED光源對橋身的顯色性——顏色還原度，

4、考慮橋上同行車輛的眩光問題。

5、燈光的控制，采用DMX512光色系統照明控制。

四、技術支持

       通過科學的照明設計，采用高效的節能照明產品，運用合理的照明控制方法，達到節電、保護環境和提高照明的質量為目標。完整的綠色照明內涵包含高效節能。環保、安全、舒適等4項指標，缺一不可。

綠色照明的宗旨:
1、保護環境，包括減少照明器具生命周期內的污染物排放，采用潔凈光源、自 然光源和綠色材料，控制光污染。

2、節約能源，高效電光源可使冷卻燈具散發出熱量的能耗明顯減少。方案中全部燈具的光源選擇了LED光源，其壽命可達50000H，保證了橋體照明的長期穩定性.

3、有益健康，提供舒適。愉悅、安全的高質量照明環境。

4、營造體現現代文明的光文化，要讓綠色照明到位，在有好的光源質量的基礎上，在匹配優質的照明技術，兩者缺一不可。照明技術的好壞體現在以下三個方面：

（1）眩光小

（2）照度高

（3）照度分布均勻。

五、照明控制

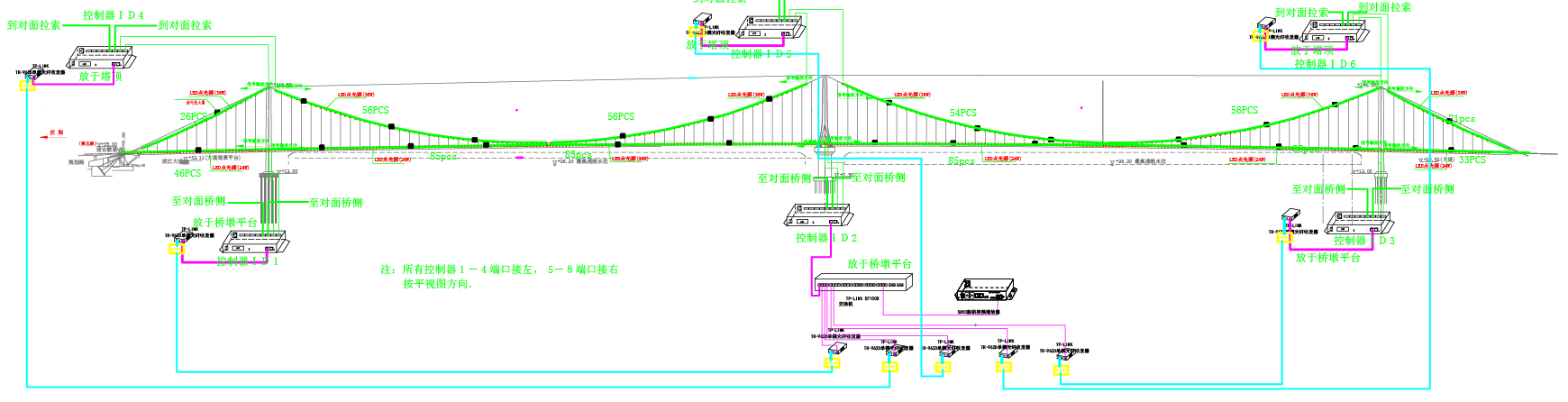

       照明控制的最基本作用，是控制照明電器的開關燈，合適科學的照明控制，起到營造環境氛圍、節約能源、使用便捷、有效防盜等功能。因橋塔跨度大，分控與分控之間需采用光纖連接。部分照明控制采用光控和時控結合的控制方式，同時在景觀照明方面采用模塊式智能控制系統，來滿足各種氛圍的營造。整體功能照明采用時控方式，正常晴天的時候，以時控模式，陰雨天以光控模式來控制，以滿足基本的功能照明需求，間時又能很好的控制開關燈時間，節約能源。照明控制方式，從使用狀態上分為三種模式：平日（春、夏、秋、冬四季）模式，周末模式，節假日模式。

因橋塔跨度大，分控與分控之間需采用單模多芯光纖，其有6大優點:

1.  光纖傳輸頻帶寬,速度快.使燈具不會出現延時.

2.  光纖傳輸距離遠.單模光纖的傳輸距離可達數十KM,而普通超五類雙絞線也最多傳輸100M,這樣不方便控制器的放置,如采用普通雙絞線需要加放多個信號放大器或中繼,超成施工困難,成本增加,可靠性降低.

3.  光纖由于是不導電的,所以對電磁干擾和工業干擾基本無影響.

4.  光纖的成本低,比如1KM遠距離采用光纖,只需要1KM光纖和光電收發器,總的成本也只有3-4千元,如果采用超五類網絡線需要1KM網線,還需要至少10個信號放大器或中繼,而且還需要布置一條 電源線給放大器或中繼供電.這個成本遠遠高于1KM光纖的成本.

5.  可靠性更高,普通網絡線抗化學腐蝕,外力拉扯和壽命遠遠低于光纖.

6.  防盜系數更高:廢舊光纖無人回收.

六、工程采用燈具

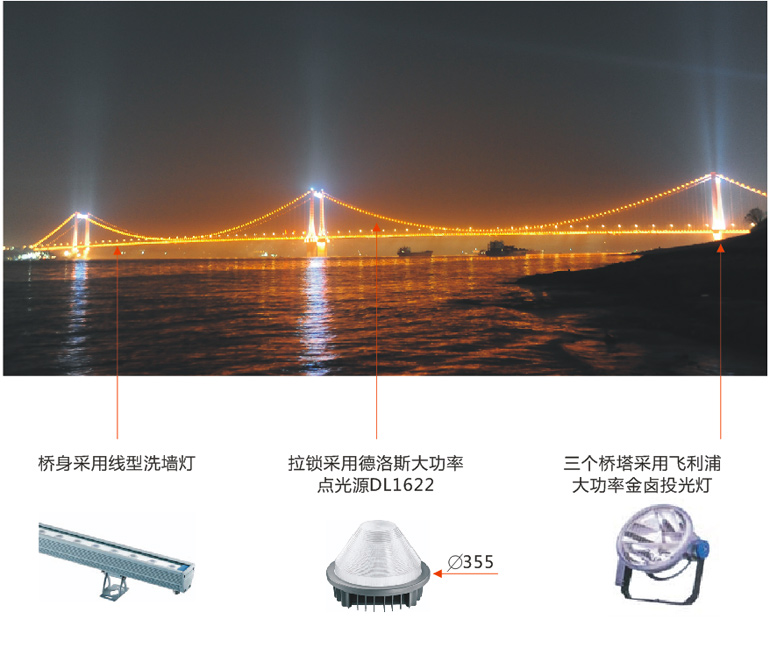

七、燈具詳細說明

1、橋身采用LED線型洗墻燈

     因橋身主色為深紅色，我們追求的不是Ra數據要高，而是顯指R9≥90，這樣才能有效的還原及配合橋身原色。

2、拉鎖采用LED點光源DL1622

      考慮遠視覺效果，使用了目前市面上最大的點光源，燈具直徑達到355MM，確保燈具優良散熱及遠距離都能看到作為地標的橋梁夜景效果，同時配合粗大的橋梁拉鎖使得燈具與建筑完美的融合。燈具專業的菱晶罩配光，確保各個角度看到燈具的亮度一致，且對行駛車輛沒有眩光。

3、橋塔采用傳統的2000W窄角度的金鹵投光燈

      燈具安裝在主塔三面，往上投射，突出主體。

因業主單位要求使用傳統的2000W金鹵燈投光燈，使得該處稍有些美中不足，如能采用LED燈具，并配合不同的光束角配光，可解決該處光斑及均勻度問題，且節能效果更佳。

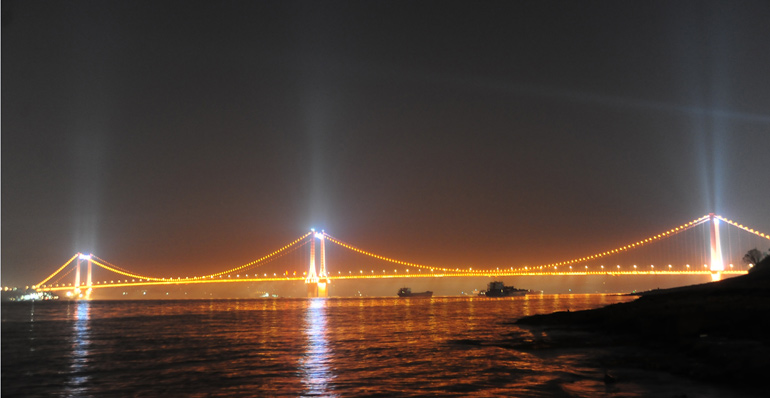

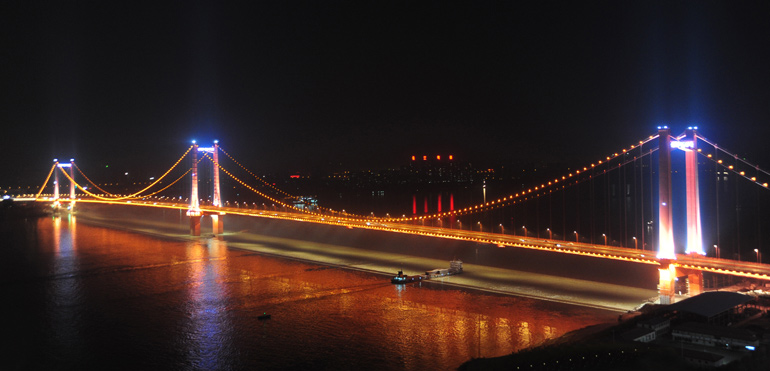

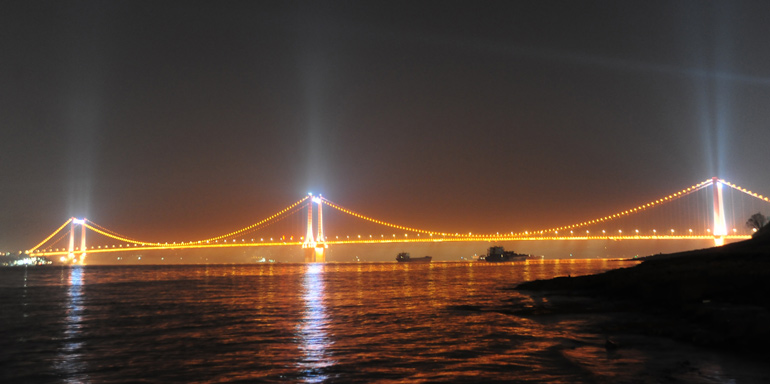

八、工程照片
